25 大口径焊管的生产工艺和直缝钢管生产流程

2019-12-19

次

跟着我国国民经济的开展，管水压试验机大口径自缝钢管以其承压才干高、阻力小、耐低温、抗腐蚀、设备维修便利等长处而越来越遭到石油天然气、矿浆运送、钢结构工程等职业的欢迎。

大口径自缝焊管首要出产流程阐明：

1.板探：用来制作大口径埋弧焊直缝钢管的钢板进入出产线后，首先进行全板超声波查验;

2.铣边：通过铣边机对钢板两边际进行双面铣削，使之到达要求的板宽、板边平行度和坡口形状;

3.预弯边：使用预弯机进行板边预弯，使板边具有契合要求的曲率;

4.成型：在JCO成型机上首先将预弯后的钢板的一半通过屡次步进冲压，压成"J"形，再将钢板的另一半相同曲折，压成"C"形，构成开口的"O"形

5.预焊：使成型后的直缝焊钢管合缝并选用气体维护焊(MAG)进行接连焊接;

6.内焊：选用纵列多丝埋弧焊(可为四丝)在直缝钢管内侧进行焊接;

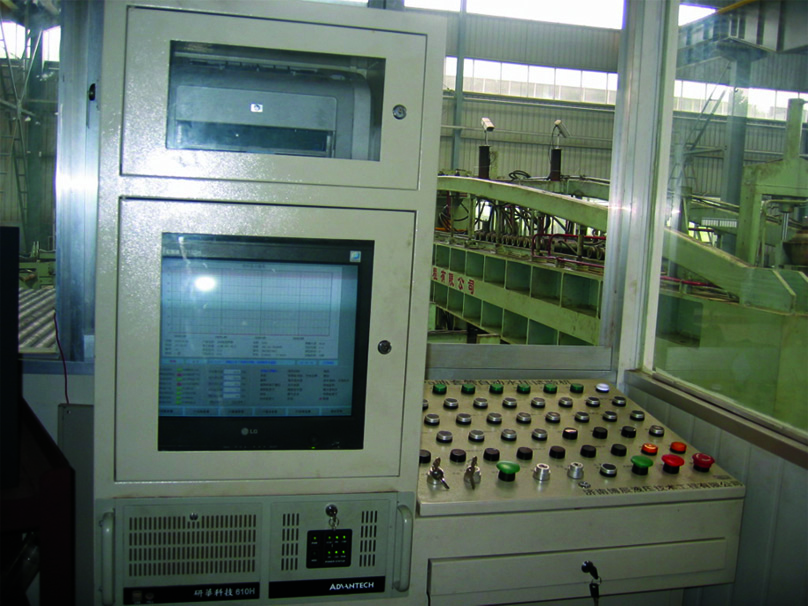

管水压试验机

7.外焊：选用纵列多丝埋弧焊在直缝埋弧焊钢管外侧进行焊接;

8.超声波查验Ⅰ：对直缝焊钢管表里焊缝及焊缝两边母材进行100%的查看;

9.X射线查看Ⅰ：对表里焊缝进行100%的X射线工业电视查看，选用图象处理体系以确保探伤的灵敏度;

10.扩径：对埋弧焊直缝钢管全长进行扩径以进步钢管的尺度精度，并改进钢管内应力的散布状况;

11.水压实验：在水压实验机上对扩径后的钢管进行逐根查验以确保钢管到达规范要求的实验压力，该机具有主动记录和储存功能;

12.倒棱：将查验合格后的钢管进行管端加工，到达要求的管端坡口尺度;

13.超声波查验Ⅱ：再次逐根进行超声波查验以查看直缝焊钢管在扩径、水压后或许发生的缺点;

14.X射线查看Ⅱ：对扩径和水压实验后的钢管进行X射线工业电视查看和管端焊缝拍片;

15.管端磁粉查验：进行此项查看以发现管端缺点;

16. 防腐和涂层：合格后的钢管依据用户要求进行防腐和涂层。
