9 水压机的基本工作原理是帕斯卡定律

2020-05-15

次

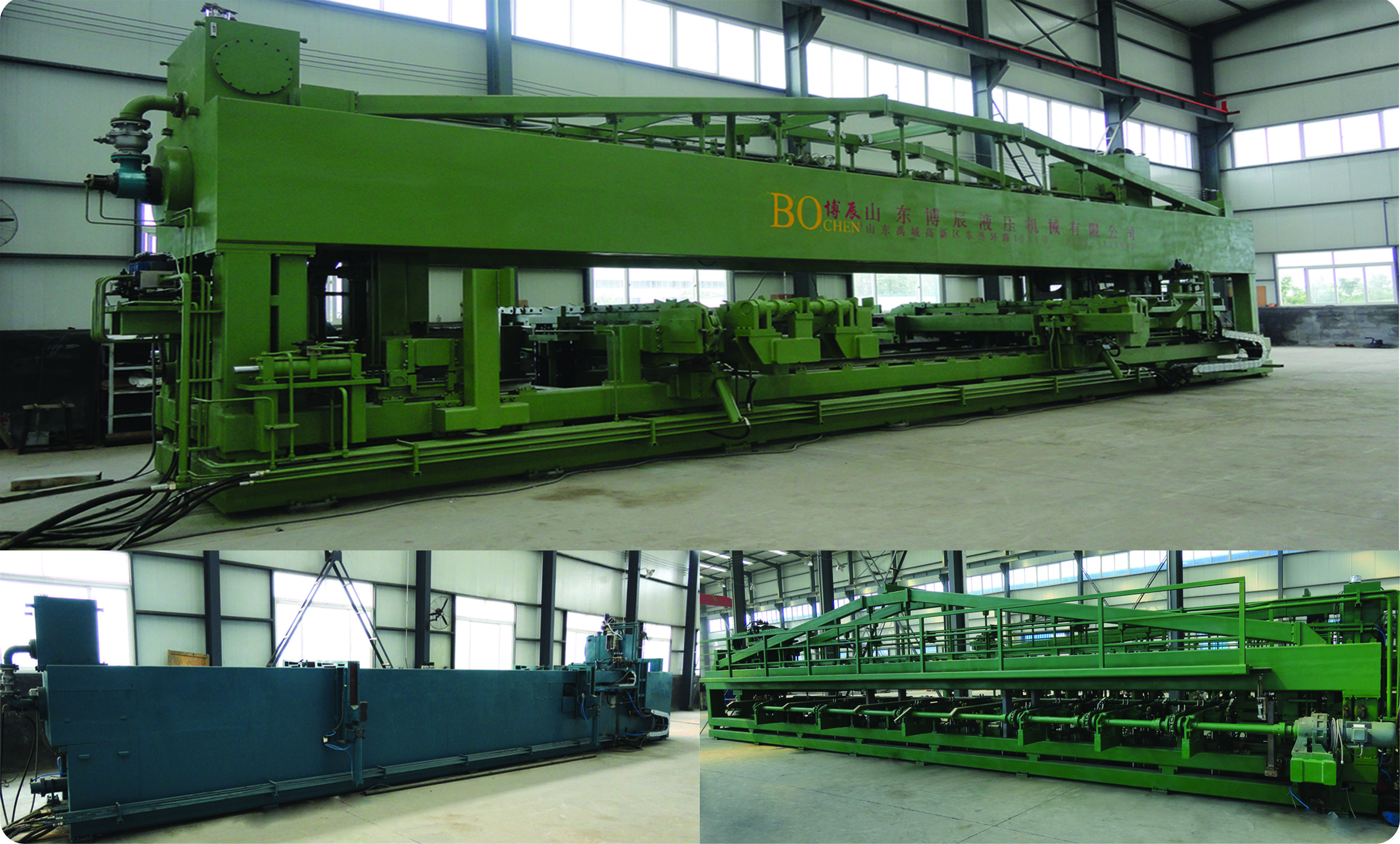

水压机的基本工作原理是帕斯卡定律，钢管传送装置负责钢管的进出传送，水路系统负责钢管进行静水压试验时向钢管里充水打压，油路系统负责钢管静水压试验时控制封头实现管端油水压力平衡，控制系统负责整个设备的自动运行控制和试验数据的自动保存和历史数据的管理。

水压机,钢管水压机,钢管水压试验机,水压试验机,钢管试验机

控制系统的工作原理主要分为以下几部分：

1．工程师设置好控制参数；

2．根据工艺要求，操作员修改传送工艺参数；

3．操作员利用操作台通过PLC控制钢管传送装置完成钢管的传送；

4．当钢管到达试验位置后，操作员通过人机接口完成管端密封和管内预充水，开始钢管静水压试验；

5．水压传感器实时检测钢管里的水压值，传送到PLC进行信号分析处理，根据油水平衡原理，计算出油压控制信号，输出到电液比例阀的功率驱动单元，控制电液比例阀的动作，进而控制管端封头的油压值，实现油水平衡，完成钢管的静水压试验。油压传感器和水压传感器检测到的信号同时被实时送到工控机里，操作员通过监控画面实时监控试验过程。
